Επισημαίνω:
Τεχνικό καλώδιο 100m
, Με υψηλή ηλεκτρική αγωγιμότητα αλυσοδεμένο σύρμα 100m
, Καλώδιο αλυσοδέματος Cu ETP

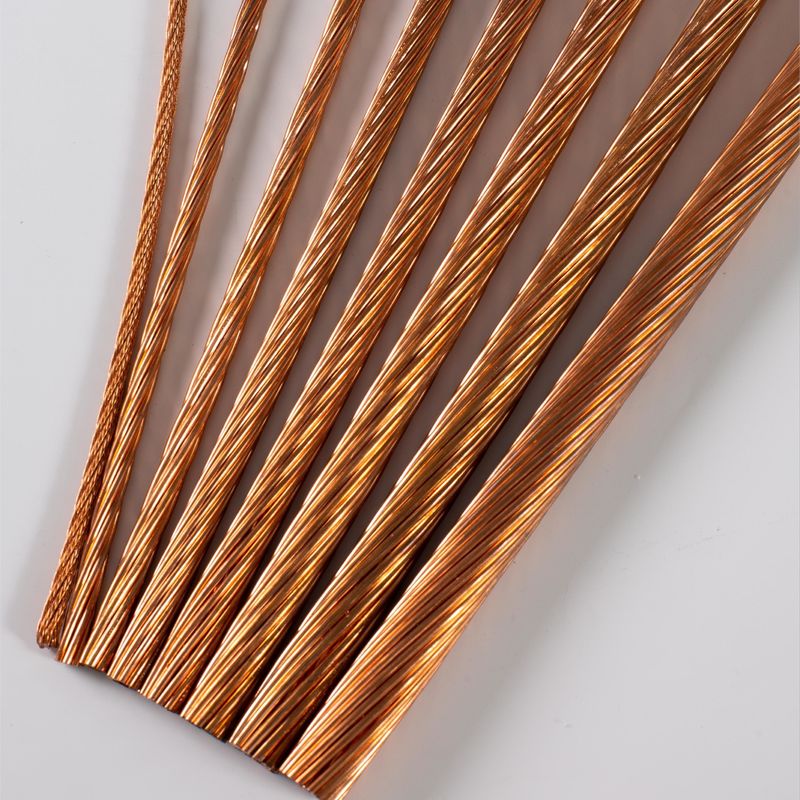

Χάλκινο καλωδίου αλυσίδας για ηλεκτρικούς σιδηροδρόμους
Το σύρμα αλυσίδας χαλκού είναι διαθέσιμο σε διάφορα μεγέθη και διαμορφώσεις, ανάλογα με τις ειδικές απαιτήσεις του συστήματος μεταφοράς ισχύος.που σημαίνει ότι αποτελείται από πολλά μικρά σύρματα χαλκού που στρεβλώνονται ή πλέκονται μαζί.Η ράβδος αυξάνει την ευελιξία και την αντοχή του καλωδίου, καθιστώντας τον ευκολότερο χειρισμό κατά την εγκατάσταση και τη συντήρηση.
Τα κύρια πλεονεκτήματα της χρήσης χαλκού για καλωδίων αλυσίδας είναι η υψηλή ηλεκτρική αγωγιμότητά του και η αντοχή του στη διάβρωση.Το χαλκό έχει μία από τις υψηλότερες ηλεκτρικές αγωγιμότητες μεταξύ των συνήθως χρησιμοποιούμενων μετάλλωνΕπιπλέον, το χαλκό είναι ανθεκτικό στην οξείδωση και έχει καλή μηχανική αντοχή.καθιστώντας το κατάλληλο για εξωτερικές εφαρμογές και εξασφαλίζοντας τη μακροζωία του σύρματος.
Εφαρμογή
- Ηλεκτρικοί σιδηρόδρομοι και τραμ συστήματα: Το σύρμα αλυσίδας χαλκού χρησιμοποιείται ευρέως σε ηλεκτρικούς σιδηροδρόμους και συστήματα τραμ για την παροχή ενέργειας στα τρένα ή τα τραμ. Το σύρμα τοποθετείται επάνω,που είναι κρεμασμένα από στύλους ή άλλες δομές στήριξηςΤα τρένα ή τα τραμ έχουν παντογράφους ή άλλους συλλέκτες ρεύματος που έρχονται σε επαφή με το χαλκό καλώδιο, επιτρέποντας τη μεταφορά ηλεκτρικής ενέργειας για την τροφοδότηση των οχημάτων.
- Μεταφορά και διανομή ενέργειας: Το σύρμα αλυσίδας χαλκού χρησιμοποιείται επίσης σε συστήματα μεταφοράς και διανομής ενέργειας.το χαλκόσύρμα μεταφέρει ηλεκτρική ενέργεια υψηλής τάσης σε μεγάλες αποστάσεις από τα εργοστάσια παραγωγής ηλεκτρικής ενέργειας σε υποσταθμούς ή απευθείας στους καταναλωτέςΗ χρήση χαλκού εξασφαλίζει χαμηλή ηλεκτρική αντίσταση, ελαχιστοποιώντας τις απώλειες ισχύος κατά τη μετάδοση.
Προδιαγραφές συρματόσχοινου επαφής χαλκού:
| Διάταξη E-CU από χαλκό |
Ονομαστικό
σταυρό
Τμήμα |
Υπολογισμένη διατομή |
Αριθμός
Διάταξη |
Διάμετρος |
Δυνατότητα τράβηξης του καλωδίου |
Αντίσταση
(20°C)
Ωmm2/m
|
Ηλεκτρική αγωγή
(20°C) %
ΔΕΣ
|
Βάρος |
Υπολογισμός
φορτίο διάσπασης |
| Τράβηγμα |
Διοικητής |
Πριν/MPa |
Μετά/MPa |
| Ε-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
10,80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
437 |
19.38 |
| Ε-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
845 |
37.39 |
| Ε-CU 120 |
116.99 |
19 |
20,80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1060 |
48.9 |
| Ε-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1337 |
58.98 |
| Ε-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Σύρμα με ράβδους από κράμα χαλκού-μαγνησίου BZII |
Ονομαστικό
σταυρό
Τμήμα |
Υπολογισμένη διατομή |
Αριθμός
Διάταξη |
Διάμετρος |
Δυνατότητα τράβηξης του καλωδίου |
Αντίσταση
(20°C)
Ωmm2/m
|
Ηλεκτρική αγωγή
(20°C) %
ΔΕΣ
|
Βάρος |
Υπολογισμός
φορτίο διάσπασης |
| Τράβηγμα |
Διοικητής |
Πριν/MPa |
Μετά/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
10,80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
20,80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1649 |
106.63 |
Σημείωση: το εξωτερικό στρώμα πρέπει να είναι δεξιόχειρας (Z- περιστροφή)
Άλλα σχέδια: π.χ. διεθνή πρότυπα ή προδιαγραφές πελατών - κατόπιν αιτήματος
Σχετικά με εμάς:
Η Jiangyin Electric Alloy Co., Ltd., γνωστή ως Jiangyin Electric Alloy Factory, ιδρύθηκε στις 12 Ιουνίου 1985. Ασχολείται κυρίως με την έρευνα και την ανάπτυξη, την παραγωγή,και πωλήσεις προϊόντων υποστήριξης σιδηροδρόμων υψηλών ταχυτήτωνΤα κύρια προϊόντα της είναι τα προϊόντα βαθειας επεξεργασίας κράματος χαλκού, συμπεριλαμβανομένων των σιδηροδρομικών καλωδίων επαφής, των σιδηροδρομικών φορτωτικών καλωδίων, των μπαστικών ράβδων κράματος χαλκού και άλλων εξαρτημάτων χαλκού.
Από την ίδρυσή της, η εταιρεία έχει δεσμευτεί να παρέχει στους πελάτες της προϊόντα και υπηρεσίες υψηλής ποιότητας από κράμα χαλκού με προηγμένα συστήματα διαχείρισης,ισχυρές ικανότητες έρευνας και ανάπτυξης, εξαιρετική ποιότητα των προϊόντων, και ολοκληρωμένες υπηρεσίες.
Συνεργάστηκε διαδοχικά με τα σιδηροδρομικά γραφεία που υπάγονται στο Υπουργείο Σιδηροδρόμων, όπως η Σαγκάη, το Κουάνγκτζου, το Πεκίνο, το Ζενγκζού, το Τσενγκτού και άλλα σιδηροδρομικά γραφεία.Εταιρείες παραγωγής μηχανών και μηχανών του Υπουργείου Σιδηροδρόμων, όπως η CRRC και οι εθνικές επιχειρήσεις παραγωγής κινητήρων και ηλεκτρικών συσκευών, καθώς και γνωστές εγχώριες και διεθνείς επιχειρήσεις όπως η Xiangtan Electric, η Dongfang Electric,Schneider Electric, Siemens, ABB, GE κλπ.,έχουν καθιερώσει στρατηγικές σχέσεις συνεργασίας και έχουν γίνει αδειοδοτημένος προμηθευτής συρματόπλεγματος χαλκού και κράματος χαλκού και συρματόπλεγματος επαφής για το Γραφείο Ηλεκτρικής Αέριασης του Ομίλου Σιδηροδρόμων της Κίνας.
Μέχρι τώρα,Jiangyin Electric Alloy Co., Ltd.έχει λάβει μια σειρά πιστοποιητικών που καλύπτουν την ISO9001/IATF16949 διαχείριση ποιότητας, ISO14001 περιβάλλον, πιστοποίηση συστήματος διαχείρισης,Σύστημα διαχείρισης υγείας και ασφάλειας κατά την εργασία ISO45001, Κίνα CCC, PCCC, CRCC, CE κλπ.
Πλούσια εμπειρία σχεδιασμού στην κατασκευή, ώριμες αξιόπιστες διαδικασίες παραγωγής, παρέχουν τα ικανοποιητικά προϊόντα για τους πελάτες μας, έχει κάνει την επιχείρησή μας σε όλη τόσο στο εσωτερικό όσο και στο εξωτερικό.
Στο μέλλον, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Υποστήριξη και υπηρεσίες:
Παρέχουμε τεχνική υποστήριξη και υπηρεσίες για σύρμα επαφής χαλκού, συμπεριλαμβανομένων:
- Παροχή τεχνικής υποστήριξης για την εγκατάσταση και χρήση σύρματος επαφής χαλκού.
- Αντιμετώπιση προβλημάτων και επίλυση τυχόν τεχνικών προβλημάτων με σύρμα επαφής χαλκού.
- Παροχή τεχνικών συμβουλών σχετικά με τη συντήρηση του χαλκού καλωδίου επαφής.
- Παροχή καθοδήγησης σχετικά με την επιλογή του χαλκού καλωδίου επαφής.
Συσκευή και αποστολή:
Συσκευή και αποστολή:
- Το σύρμα επαφής από χαλκό συσκευάζεται σε υλικά υψηλής ποιότητας για να διασφαλιστεί ότι παραδίδεται στον πελάτη σε καλή κατάσταση.
- Το σύρμα επαφής χαλκού αποστέλλεται αεροπορικώς ή θαλάσσια σύμφωνα με τις απαιτήσεις του πελάτη.
- Σας προσφέρουμε τον αριθμό ανίχνευσης μόλις αποσταλεί το χαλκό καλώδιο.
