Ανθεκτικό στην κόπωση σύρμα αλυσοδέματος χαλκού
, Σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές
, ηλεκτρική αλυσίδα 422MPa από χαλκό

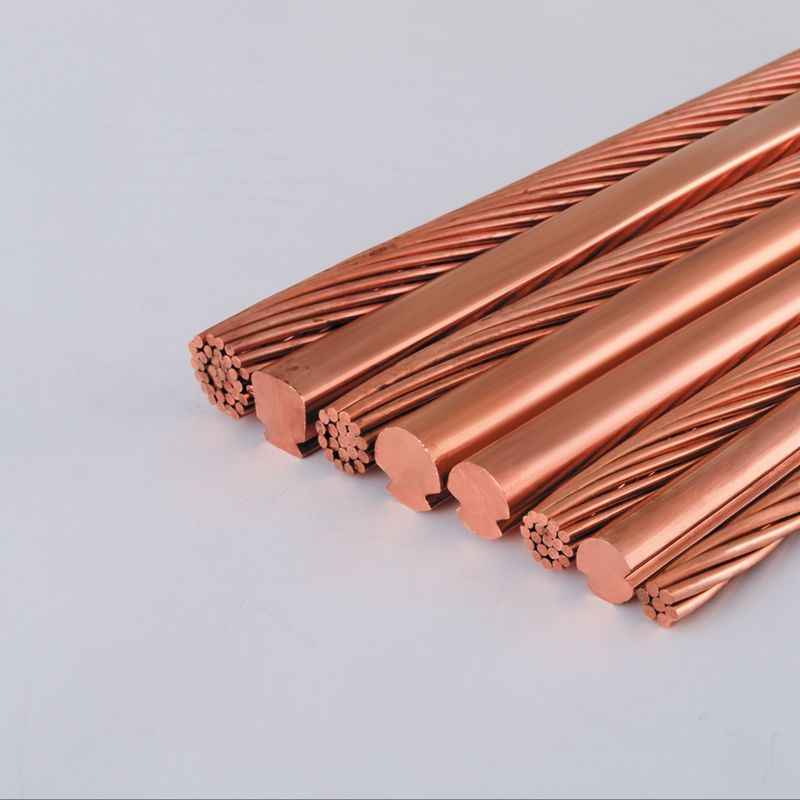

Χάλκινο καλωδίου αλυσίδας για ηλεκτρικούς σιδηροδρόμους
Το καλώδιο με χαλκό είναι ένας σημαντικός αγωγός για τους υπερυψωμένους αγωγούς που χρησιμοποιούνται στο σύστημα μετάδοσης και διανομής στις γραμμές δικτύου επαφής των ηλεκτροκίνητων σιδηροδρόμων.Υποθέτοντας τον διπλό ρόλο της μετάδοσης ισχύος και της ανάρτησης των γραμμών κατεβάσεως της μηχανήςΤο καλώδιο-οδηγός είναι το σχήμα του καλωδίου όταν τοποθετείται ανάμεσα σε δύο στήριγματα,που σχηματίζουν καμπύλη παρόμοια με παραβολική αψίδα.
Το καλώδιο αγωγού χαλκού έχει σχεδιαστεί για να μεταδίδει μεγάλα ρεύματα σε μεγάλες αποστάσεις με ελάχιστη απώλεια ενέργειας.Χρησιμοποιείται συνήθως σε γραμμές μεταφοράς υψηλής τάσης για τη μεταφορά ηλεκτρικής ενέργειας από σταθμούς παραγωγής ενέργειας σε υποσταθμούς και δίκτυα διανομήςΟ αγωγός υποστηρίζεται συνήθως από πύργους ή στύλους και το υπερβολικό του σχήμα επιτρέπει την ομοιόμορφη κατανομή της μηχανικής έντασης κατά μήκος του.
Πλεονεκτήματα:Υψηλή ηλεκτρική αγωγιμότητα, ισχυρή αντοχή στην κόπωση, αντοχή στην διάβρωση και την αντοχή στη διάβρωση, καλή αντοχή στην τριβή, αντιγλιστρίωση, ελαστικότητα, όχι εύκολο να σπάσει, απαλότητα, καλή σταθερότητα,παρατεταμένη συστολήΚαλή σκληρότητα, καλή κάμψη.
Είναι σημαντικό να σημειωθεί ότι η διαδικασία κατασκευής των αλυσοδεμένων καλωδίων μπορεί να υπόκειται σε ειδικά βιομηχανικά πρότυπα και κανονισμούς,καθώς αποτελούν κρίσιμα συστατικά των ηλεκτροκίνητων σιδηροδρομικών συστημάτωνΗ διαδικασία μπορεί επίσης να ποικίλει ανάλογα με τις ειδικές απαιτήσεις και τις παραμέτρους σχεδιασμού της σιδηροδρομικής υποδομής.
Προδιαγραφές συρματόσχοινου επαφής χαλκού:
| Διάταξη E-CU από χαλκό |
Ονομαστικό
σταυρό
Τμήμα |
Υπολογισμένη διατομή |
Αριθμός
Διάταξη |
Διάμετρος |
Δυνατότητα τράβηξης του καλωδίου |
Αντίσταση
(20°C)
Ωmm2/m
|
Ηλεκτρική αγωγή
(20°C) %
ΔΕΣ
|
Βάρος |
Υπολογισμός
φορτίο διάσπασης |
| Τράβηγμα |
Διοικητής |
Πριν/MPa |
Μετά/MPa |
| Ε-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
10,80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
437 |
19.38 |
| Ε-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
845 |
37.39 |
| Ε-CU 120 |
116.99 |
19 |
20,80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1060 |
48.9 |
| Ε-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1337 |
58.98 |
| Ε-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Σύρμα με ράβδους από κράμα χαλκού-μαγνησίου BZII |
Ονομαστικό
σταυρό
Τμήμα |
Υπολογισμένη διατομή |
Αριθμός
Διάταξη |
Διάμετρος |
Δυνατότητα τράβηξης του καλωδίου |
Αντίσταση
(20°C)
Ωmm2/m
|
Ηλεκτρική αγωγή
(20°C) %
ΔΕΣ
|
Βάρος |
Υπολογισμός
φορτίο διάσπασης |
| Τράβηγμα |
Διοικητής |
Πριν/MPa |
Μετά/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
10,80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
20,80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1649 |
106.63 |
Σημείωση: το εξωτερικό στρώμα πρέπει να είναι δεξιόχειρας (Z- περιστροφή)
Άλλα σχέδια: π.χ. διεθνή πρότυπα ή προδιαγραφές πελατών - κατόπιν αιτήματος
Σχετικά με εμάς:
Η Jiangyin Electric Alloy Co., Ltd., γνωστή ως Jiangyin Electric Alloy Factory, ιδρύθηκε στις 12 Ιουνίου 1985. Ασχολείται κυρίως με την έρευνα και την ανάπτυξη, την παραγωγή,και πωλήσεις προϊόντων υποστήριξης σιδηροδρόμων υψηλών ταχυτήτωνΤα κύρια προϊόντα της είναι τα προϊόντα βαθειας επεξεργασίας κράματος χαλκού, συμπεριλαμβανομένων των σιδηροδρομικών καλωδίων επαφής, των σιδηροδρομικών φορτωτικών καλωδίων, των μπαστικών ράβδων κράματος χαλκού και άλλων εξαρτημάτων χαλκού.
Από την ίδρυσή της, η εταιρεία έχει δεσμευτεί να παρέχει στους πελάτες της προϊόντα και υπηρεσίες υψηλής ποιότητας από κράμα χαλκού με προηγμένα συστήματα διαχείρισης,ισχυρές ικανότητες έρευνας και ανάπτυξης, εξαιρετική ποιότητα των προϊόντων, και ολοκληρωμένες υπηρεσίες.
Συνεργάστηκε διαδοχικά με τα σιδηροδρομικά γραφεία που υπάγονται στο Υπουργείο Σιδηροδρόμων, όπως η Σαγκάη, το Κουάνγκτζου, το Πεκίνο, το Ζενγκζού, το Τσενγκτού και άλλα σιδηροδρομικά γραφεία.Εταιρείες παραγωγής μηχανών και μηχανών του Υπουργείου Σιδηροδρόμων, όπως η CRRC και οι εθνικές επιχειρήσεις παραγωγής κινητήρων και ηλεκτρικών συσκευών, καθώς και γνωστές εγχώριες και διεθνείς επιχειρήσεις όπως η Xiangtan Electric, η Dongfang Electric,Schneider Electric, Siemens, ABB, GE κλπ.,έχουν καθιερώσει στρατηγικές σχέσεις συνεργασίας και έχουν γίνει αδειοδοτημένος προμηθευτής συρματόπλεγματος χαλκού και κράματος χαλκού και συρματόπλεγματος επαφής για το Γραφείο Ηλεκτρικής Αέριασης του Ομίλου Σιδηροδρόμων της Κίνας.
Μέχρι τώρα,Jiangyin Electric Alloy Co., Ltd.έχει λάβει μια σειρά πιστοποιητικών που καλύπτουν την ISO9001/IATF16949 διαχείριση ποιότητας, ISO14001 περιβάλλον, πιστοποίηση συστήματος διαχείρισης,Σύστημα διαχείρισης υγείας και ασφάλειας κατά την εργασία ISO45001, Κίνα CCC, PCCC, CRCC, CE κλπ.
Πλούσια εμπειρία σχεδιασμού στην κατασκευή, ώριμες αξιόπιστες διαδικασίες παραγωγής, παρέχουν τα ικανοποιητικά προϊόντα για τους πελάτες μας, έχει κάνει την επιχείρησή μας σε όλη τόσο στο εσωτερικό όσο και στο εξωτερικό.
Στο μέλλον, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Υποστήριξη και υπηρεσίες:
Παρέχουμε τεχνική υποστήριξη και υπηρεσίες για σύρμα επαφής χαλκού, συμπεριλαμβανομένων:
- Παροχή τεχνικής υποστήριξης για την εγκατάσταση και χρήση σύρματος επαφής χαλκού.
- Αντιμετώπιση προβλημάτων και επίλυση τυχόν τεχνικών προβλημάτων με σύρμα επαφής χαλκού.
- Παροχή τεχνικών συμβουλών σχετικά με τη συντήρηση του χαλκού καλωδίου επαφής.
- Παροχή καθοδήγησης σχετικά με την επιλογή του χαλκού καλωδίου επαφής.
Συσκευή και αποστολή:
Συσκευή και αποστολή:
- Το σύρμα επαφής από χαλκό συσκευάζεται σε υλικά υψηλής ποιότητας για να διασφαλιστεί ότι παραδίδεται στον πελάτη σε καλή κατάσταση.
- Το σύρμα επαφής χαλκού αποστέλλεται αεροπορικώς ή θαλάσσια σύμφωνα με τις απαιτήσεις του πελάτη.
- Σας προσφέρουμε τον αριθμό ανίχνευσης μόλις αποσταλεί το χαλκό καλώδιο.
