Ροτόριες ράβδοι χαλκού
, Καλή αγωγιμότητα της ράβδου του ροτόρα
, Άρμα περιστροφικού κινητήρα Cu-ETP

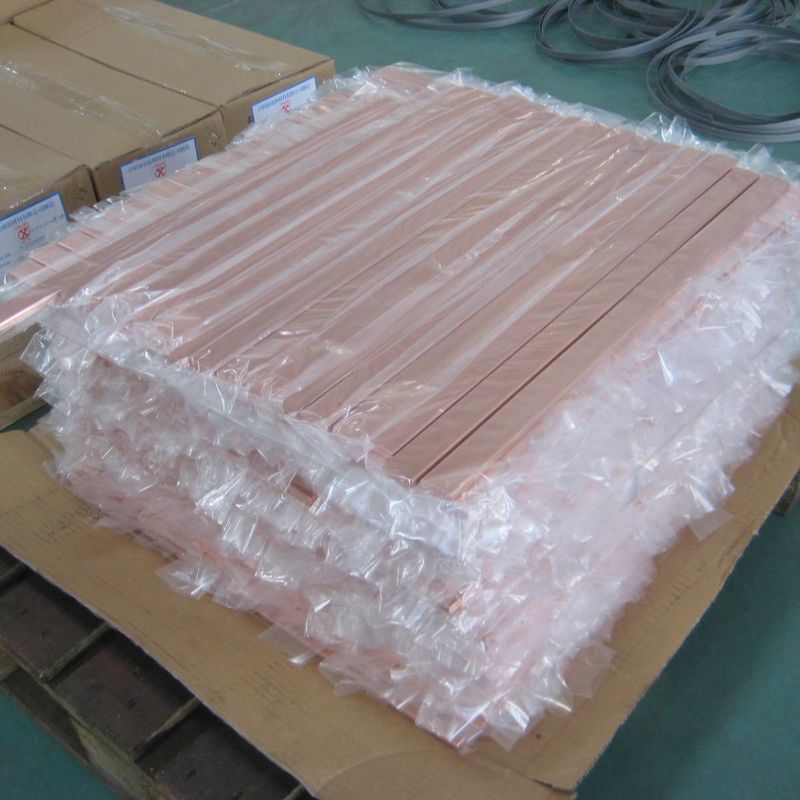

Δαχτυλίδι αιχμής χαλκού και ράβδος ροτόρα για μεταφορά καλής ηλεκτρικής αγωγιμότητας
Δαχτυλίδι και ράβδος του ροτόρα από χαλκό για τη μεταφορά καλής ηλεκτρικής αγωγιμότητας
Αποτελούν αναπόσπαστο μέρος των ηλεκτρικών κινητήρων και γεννήτριων οι ράβδοι του ροτόρου από χαλκό, γνωστές επίσης ως αγωγοί του ροτόρου.Είναι υπεύθυνα για τη μεταφορά του ηλεκτρικού ρεύματος και για τη μετάδοση ισχύος μεταξύ του στατήρα και του περιστροφίουΤα ακόλουθα στάδια περιλαμβάνονται συνήθως στη διαδικασία κατασκευής των ράβδων του ρότορα:
- Σχηματισμός ράβδων: Το επιλεγμένο υλικό χαλκού ή αλουμινίου αρχικά ρίχνεται στο σχήμα μακρών ράβδων μέσω μιας διαδικασίας που ονομάζεται σχηματισμός ράβδων.Αυτό μπορεί να γίνει μέσω συνεχούς χύτευσης ή άλλων μεθόδων χύτευσηςΟι ράβδοι είναι συνήθως ορθογώνιες ή τραπεζοειδείς σε διατομή, με διαστάσεις σχεδιασμένες για να ανταποκρίνονται στις ειδικές απαιτήσεις του κινητήρα ή της γεννήτριας.
- Κόψιμο ράβδου: Οι μακρές ράβδοι κόβονται σε μεμονωμένα μήκη ράβδου rotor.Το μήκος των ράβδων καθορίζεται από το σχεδιασμό και τις διαστάσεις του περιστροφίου.
- Σχηματισμός και Σχηματισμός: Οι ράβδοι του ροτόρα υποβάλλονται σε διαδικασίες σχηματισμού ή κάμψης για την επίτευξη του επιθυμητού σχήματος και καμπυλότητας.Μηχανές για την κατασκευή ή την κατασκευή οχημάτων με κινητήραΟι ράβδοι μπορούν να διαμορφωθούν σε καμπύλες ή τόξους ώστε να ταιριάζουν με την καμπυλότητα των σχισμών του πυρήνα του περιτροχίου.
- Έλεγχος ποιότητας: Κατά τη διάρκεια της διαδικασίας παραγωγής, οι ράβδοι του ροτόρα υποβάλλονται σε αυστηρούς ελέγχους ελέγχου ποιότητας για να διασφαλιστεί ότι πληρούν τις απαιτούμενες προδιαγραφές και τα πρότυπα απόδοσης.Αυτό μπορεί να περιλαμβάνει μετρήσεις διαστάσεων, δοκιμές ηλεκτρικής αγωγιμότητας, οπτικές επιθεωρήσεις και άλλους ελέγχους ποιότητας.
Στους ηλεκτρικούς κινητήρες, ο δακτύλιος Copper End και οι ράβδοι του ροτόρα είναι ένα απαραίτητο συστατικό.Έχουν κρίσιμο ρόλο στη μετατροπή της ηλεκτρικής ενέργειας σε μηχανική ενέργεια ώστε ο κινητήρας να παράγει περιστρεφόμενη κίνησηΟι ράβδοι του περιτροχίου είναι συνήθως κατασκευασμένες από χαλκό ή αλουμίνιο και τοποθετούνται στρατηγικά στον πυρήνα του περιτροχίου για να παρέχουν την απαραίτητη υποστήριξη.
Οι ράβδοι του ρότορα των ασύγχρονων κινητήρων είναι πρωτίστως υπεύθυνοι για τη διεξαγωγή της επαγωγής μέσα στον ρότορα.Αυτό το περιστρεφόμενο μαγνητικό πεδίο προκαλεί ένα ρεύμα να προκαλείται στις ράβδους του ροτόρα από ηλεκτρομαγνητική επαγωγή.
Οι ράβδοι του ρότορα είναι κατασκευασμένες από αγωγό υλικό και επιτρέπουν στο ρεύμα να ρέει μέσα τους.Αυτό το μαγνητικό πεδίο αλληλεπιδρά με το περιστρεφόμενο μαγνητικό πεδίο του στατήραΑυτή η αλληλεπίδραση δημιουργεί μια ροπή που κάνει τον ρότορα να περιστρέφεται.
| Τελικό δαχτυλίδι |
| Αξία |
Προδιαγραφή (mm) |
Κράτος |
Σκληρότητα
(HB)
|
Δυνατότητα τράβηξης
(N/mm~2)
|
Επέκταση
(%)
|
Αντίσταση όγκου20°C ((Ωmm2/m) |
Πρότυπο αναφοράς |
| Υπερβολικό |
Ταυτότητα |
Δάχος |
Cu-ETP CW004A
Cu-OF CW008A |
300-800 |
180 έως 680. |
19-50 |
H035 |
35-65 |
/ |
/ |
≤0.017241 |
DIN-EN 13601 |
| Χ065 |
65-90 |
/ |
/ |
≤0.01777 |
| C18150 |
/ |
≥ 120 |
≥324 |
15% |
≤0.0227 |
/ |
| |
|
|
|
|
|
|
|
|
|
|
| Ροτόρ |
| Αξία |
Προδιαγραφή (mm) |
Κράτος |
Σκληρότητα
(HB)
|
Δυνατότητα τράβηξης
(N/mm~2)
|
Αμήκρυνση (%) |
Αντίσταση όγκου20°C ((Ωmm2/m) |
Πρότυπο αναφοράς |
Σημείωση |
| Δάχος |
πλάτος |
Cu-ETP CW004A
Cu-OF CW008A |
4-30 |
10 - 60 |
H035 |
35-65 |
/ |
/ |
≤0.017241 |
DIN-EN 13601 |
Το μήκος μπορεί να προσαρμοστεί |
| Χ065 |
65-90 |
/ |
/ |
≤0.01777 |
| R230 |
/ |
≥ 230 |
≥ 10 |
CuAg0.04 CW011A
CuAg0.07 CW012A
CuAg0.10 CW013A |
H035 |
35-65 |
/ |
/ |
≤0.017241 |
| Χ065 |
65-90 |
/ |
/ |
≤0.01777 |
| R230 |
/ |
≥ 230 |
≥ 10 |
ΚΑ-PHC CW020A
Πίνακας 3 |
Χ065 |
65-90 |
/ |
/ |
≤0.01786 |
| C18150 |
R300 |
/ |
≥ 300 |
≥ 8 |
≤0.01959 |
/ |
| Η ακρίβεια του κομματιού: |
Γενική χρήση ή προσαρμοσμένη |
| Συσκευή: |
Γενική χρήση ή προσαρμοσμένη |
| Πρότυπο ποιότητας: |
DIN, ASTM, GOST, GB, JIS, ANSI, BS· |
| Μορφή σχεδίου: |
JPEG,PDF,AI,PSD,DWG,DXF,IGS,STEP· |
| Πιστοποίηση προϊόντων: |
ISO9001:2008, CE, RoHS, SGS· |
| Μέγεθος: |
Προσαρμόσιμη |
Σχετικά με εμάς:
Η Jiangyin Electric Alloy Co., Ltd., γνωστή ως Jiangyin Electric Alloy Factory, ιδρύθηκε στις 12 Ιουνίου 1985. Ασχολείται κυρίως με την έρευνα και την ανάπτυξη, την παραγωγή,και πωλήσεις προϊόντων υποστήριξης σιδηροδρόμων υψηλών ταχυτήτωνΤα κύρια προϊόντα της είναι τα προϊόντα βαθειας επεξεργασίας κράματος χαλκού, συμπεριλαμβανομένων των σιδηροδρομικών καλωδίων επαφής, των σιδηροδρομικών φορτωτικών καλωδίων, των μπαστικών ράβδων κράματος χαλκού και άλλων εξαρτημάτων χαλκού.
Από την ίδρυσή της, η εταιρεία έχει δεσμευτεί να παρέχει στους πελάτες της προϊόντα και υπηρεσίες υψηλής ποιότητας από κράμα χαλκού με προηγμένα συστήματα διαχείρισης,ισχυρές ικανότητες έρευνας και ανάπτυξης, εξαιρετική ποιότητα των προϊόντων, και ολοκληρωμένες υπηρεσίες.
Συνεργάστηκε διαδοχικά με τα σιδηροδρομικά γραφεία που υπάγονται στο Υπουργείο Σιδηροδρόμων, όπως η Σαγκάη, το Κουάνγκτζου, το Πεκίνο, το Ζενγκζού, το Τσενγκτού και άλλα σιδηροδρομικά γραφεία.Εταιρείες παραγωγής μηχανών και μηχανών του Υπουργείου Σιδηροδρόμων, όπως η CRRC και οι εθνικές επιχειρήσεις παραγωγής κινητήρων και ηλεκτρικών συσκευών, καθώς και γνωστές εγχώριες και διεθνείς επιχειρήσεις όπως η Xiangtan Electric, η Dongfang Electric,Schneider Electric, Siemens, ABB, GE κλπ.,έχουν καθιερώσει στρατηγικές σχέσεις συνεργασίας και έχουν γίνει αδειοδοτημένος προμηθευτής συρματόπλεγματος χαλκού και κράματος χαλκού και συρματόπλεγματος επαφής για το Γραφείο Ηλεκτρικής Αέριασης του Ομίλου Σιδηροδρόμων της Κίνας.
Μέχρι τώρα,Jiangyin Electric Alloy Co., Ltd.έχει λάβει μια σειρά πιστοποιητικών που καλύπτουν την ISO9001/IATF16949 διαχείριση ποιότητας, ISO14001 περιβάλλον, πιστοποίηση συστήματος διαχείρισης,Σύστημα διαχείρισης υγείας και ασφάλειας κατά την εργασία ISO45001, Κίνα CCC, PCCC, CRCC, CE κλπ.
Πλούσια εμπειρία σχεδιασμού στην κατασκευή, ώριμες αξιόπιστες διαδικασίες παραγωγής, παρέχουν τα ικανοποιητικά προϊόντα για τους πελάτες μας, έχει κάνει την επιχείρησή μας σε όλη τόσο στο εσωτερικό όσο και στο εξωτερικό.
Στο μέλλον, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Υποστήριξη και υπηρεσίες:
Παρέχουμε τεχνική υποστήριξη και υπηρεσίες για σύρμα επαφής χαλκού, συμπεριλαμβανομένων:
- Παροχή τεχνικής υποστήριξης για την εγκατάσταση και χρήση σύρματος επαφής χαλκού.
- Αντιμετώπιση προβλημάτων και επίλυση τυχόν τεχνικών προβλημάτων με σύρμα επαφής χαλκού.
- Παροχή τεχνικών συμβουλών σχετικά με τη συντήρηση του χαλκού καλωδίου επαφής.
- Παροχή καθοδήγησης σχετικά με την επιλογή του χαλκού καλωδίου επαφής.
Συσκευή και αποστολή:
Συσκευή και αποστολή:
- Το σύρμα επαφής από χαλκό συσκευάζεται σε υλικά υψηλής ποιότητας για να διασφαλιστεί ότι παραδίδεται στον πελάτη σε καλή κατάσταση.
- Το σύρμα επαφής χαλκού αποστέλλεται αεροπορικώς ή θαλάσσια σύμφωνα με τις απαιτήσεις του πελάτη.
- Σας προσφέρουμε τον αριθμό ανίχνευσης μόλις αποσταλεί το χαλκό καλώδιο.
